随着充电宝新国标的实施，对电流检测的精度、可靠性以及双向监测能力提出了更高要求。传统方案往往需要多颗分立器件，成本高、占板面积大，且精度受外围器件影响。如何在不增加成本的前提下，满足新国标的严苛标准？

成绎半导体推出了集成55V高压LDO的高性能电流检测放大器-CSA2530C，以低成本、高精度、大测量范围的特性，为充电宝厂商提供了量身定制的电流检测解决方案，完美适配充电宝新国标要求，助您低成本实现高精度电流检测。

芯片功能特性

· 集成55V 75mA LDO，固定3.3V输出

· 双向电流检测

· 低静态电流：EN=0时Iq 500nA

· 支持校准模式 （通过CAL引脚）

· 可调放大倍数（25或40倍，通过MODE引脚）

· 热保护、短地保护

· 封装：DFN2x2-6

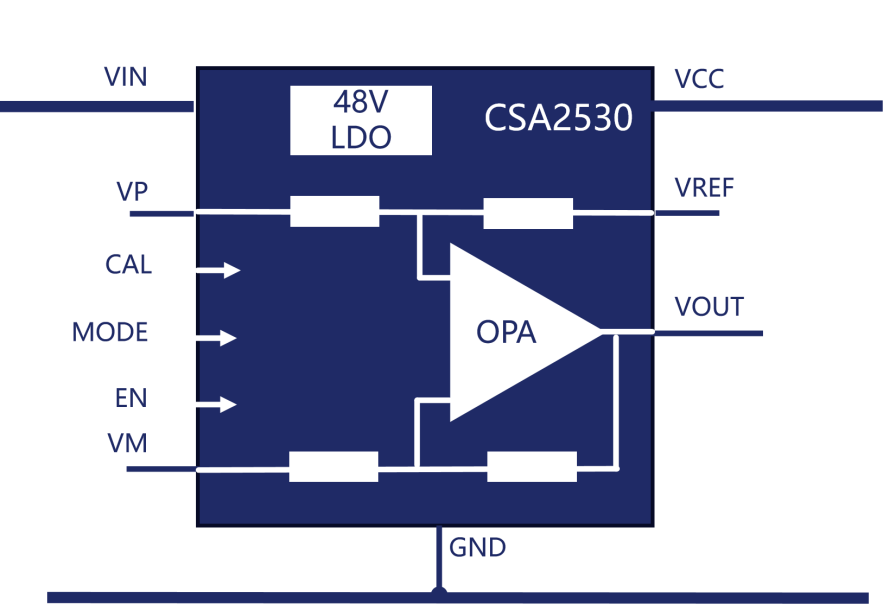

CSA2530C内部原理框图：

芯片核心优势

双向电流检测：VOUT = VREF + ( VP – VM) x 40，固定1.6V VREF，正向电流时VOUT高于VREF; 反向电流时VOUT低于VREF。

灵活切换增益：MODE = 0时，增益40倍；此时可以最大程度放大小电流，提高检测精度；若ADC有效检测分辨率2mV，VSENSE可以低至2/40=50uV；若检测电阻为5mOhm，那么就可以检测50uV/5mOhm=10mA电流；这一电流远远低于新国标50mA的检测要求。MODE = 1时，增益25倍；此时可以扩大最大检测量程；电压输出动态范围1.6V情况下，VSENSE可以提高至1.6V/25=64mV，若检测电阻5mOhm，最大检测电流为12.8A，同样满足充电宝最大电流检测要求。

供电一步到位：内部集成55V耐压、3.3V固定输出的高压LDO，可直接从电池组或USB输入取电，为芯片自身及MCU供电，减少外围器件。

校准精度升级：支持CAL引脚校准模式，可通过MCU固件对失调电压进行在线校正，消除器件偏差带来的误差，确保每一台充电宝都达到新国标精度要求。

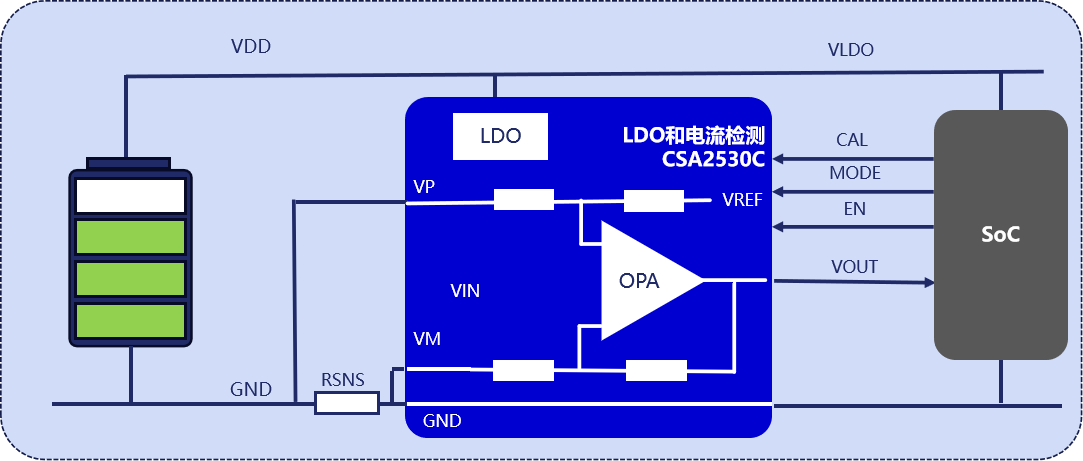

CSA2530C应用框图：

欢迎有新的芯片需求的朋友来电交流，我们可以根据您的需求量身打造一款最适合您应用的芯片！
